城市三維綜合管線管理系統
1、應用概述
基于StampGIS開發的城市三維綜合管線管理系統，提供基于二維管線數據的三維檢查、三維管線自動化生成、地上地下一體化、三維管線可視化管理和三維管線應急輔助決策分析等功能，實現了從管線規劃、設計、施工、運維到更新的安全生命周期管理。
2、應用特點

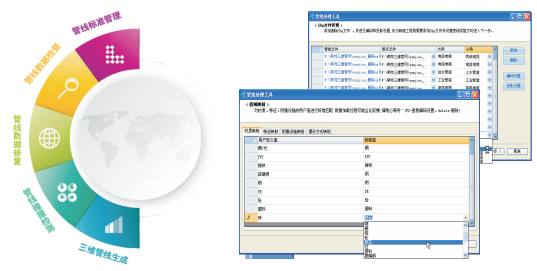

(1)三維管線自動生成工具

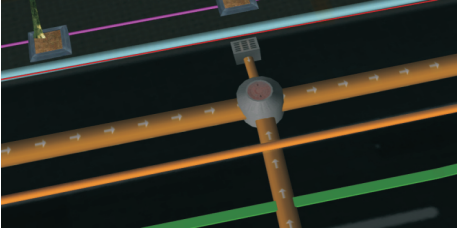

基于二維管線數據快速全自動生成三維管線數據，包括各種圓管、管塊、管溝、井和井室，以及彎頭三通、豎管等。
全面支持和兼容住建部、國家測繪局、各省和各城市的地下管線數據標準，提供基于三維體與體求交計算的管線沖突檢測，精準確定管線碰撞位置，為外業補查和加密點布設提供科學依據。
(2)城市三維綜合管線管理
查詢統計

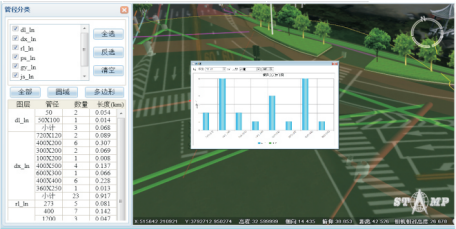

支持屬性查詢、空間查詢、工程查詢和復合查詢等功能，可以生成、導出各種統計圖表。
預警分析

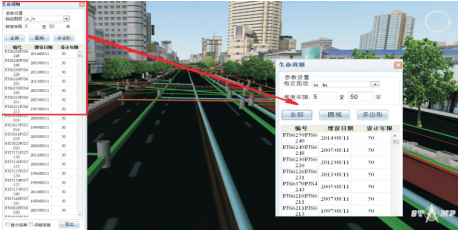

根據管線材質、建設時間和管線類型進行管線生命周期管理，提供預警分析和一鍵提醒功能。
關閥分析

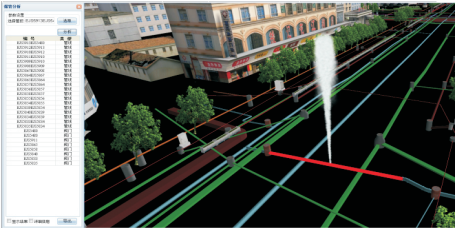

根據爆管位置自動分析需關閉的閥門及影響管段，并用火、噴泉等可視化標明事故點位置。
流向分析
根據管線流向信息在場景中自動生成流向圖，為排水管線設計、施工及應急搶險提供依據。
開發分析

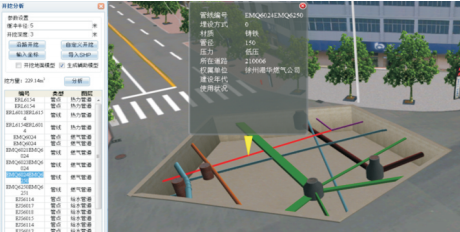

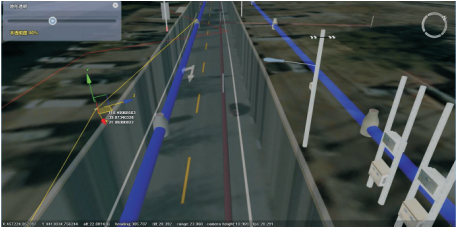

采用三維體與體求交計算分析沿路開挖等工程施工對地下管線的影響，預防事故的發生。
重點管線保護

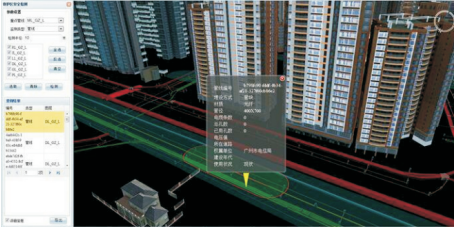

根據燃氣、工業等重點管線的保護與管理區域，對周邊管線和建筑自動進行三維立體隱患分析。
(3)城市三維綜合管線規劃審批

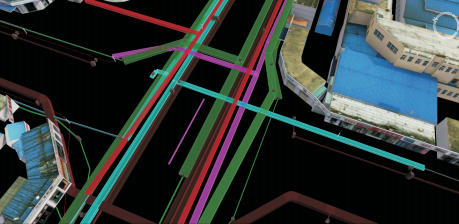

系統實現了城市綜合管線方案三維實時生成和三維管線實時編輯等功能，提供管線路由分析、凈距分析和方案比對等輔助決策支持功能。
方案導入

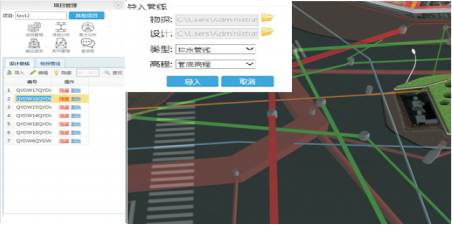

系統支持規劃設計管線和物探管線數據導入，可自動創建和批量生成管線三維模型。
管線編輯
系統可對管點和管線進行編輯，可實現管點、管線的添加、修改、移動和刪除編輯等操作。
管線路由
系統可對管線進行路由，得出可利用的地下空間還可進行編輯移動，輔助管線設計。
凈距分析

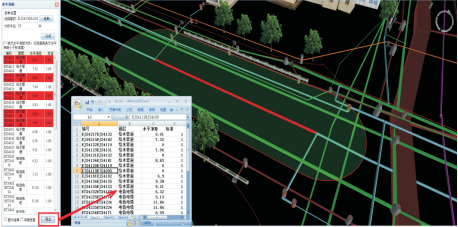

支持按照國家標準或自定義標準進行水平凈距、垂直凈距、綜合碰撞和覆土分析。
斷面分析

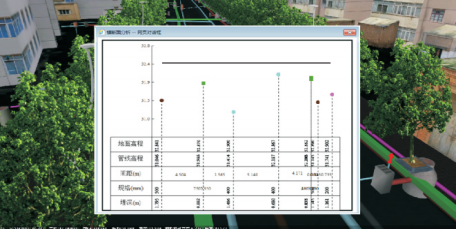

支持縱斷面、橫斷面和自定義斷面分析，斷面圖允許進行二次查詢、放大縮小和打印出圖。
方案比對

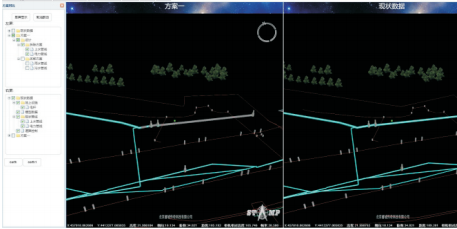

采用多屏比對的方式實現現狀與方案，方案與方案之間的比對分析。
3、應用案例
上海市三維地下管線系統
廣州市地下管線三維管理信息平臺
青島市地下管線三維系統
徐州綜合地下管線三維信息管理系統
天津市三維地下管線系統
商都縣三維地下管線系統
延吉三維地下管線系統
瑞麗市及文山市地下管線三維可視化系統
包頭三維地下管線系統
鹽城市地下管線三維可視化系統
北京交通大學地下管線三維信息系統
鎮江地下管線三維可視化系統
